FTS Ibrido – Certificazione di avvitatori e, in modo automatico, di chiavi dinamometriche

Da 0.3 a 500 N·m, fino a 2 000 N·m con trasduttore esterno

FTS è un banco ibrido (trasduttori idraulici e motorizzati) che offre una soluzione completa nella prova degli avvitatori sulla linea di produzione. Offre tutte le funzioni di un banco FTY (test di avvitatori e chiavi dinamometriche) e di un banco AWT (test automatico di chiavi dinamometriche).

Test dei chiavi dinamometriche

Il trasduttore motorizzato offre un test automatico della chiave dinamometrica, in cui non è rischeisto alcuno sforzo dell’operatore dopo l’avvio del test. Questo test può valutare il ciclo di vita della chiave dinamometrica, la stabilità del punto di scatto una chiavetta a click o la misura della capacità macchina Cm-Cmk. Il test automatico viene eseguito in base alla norma ISO 6789: 2017
La stessa chiave, dopo la prova automatica sul trasduttore motorizzato, può comunque essere testata manualmente (su freni idraulici FTS) per verificarla nella reale condizione di lavoro, secondo le norme VDI/VDE.
Non c’è nessun altro banco sul mercato che offre questo test combinato.

Test di avvitatori

I freni idraulici della FTS, come nel FTY, sono in grado di simulare il giunto in tutte le sue caratteristiche, e di testare avvitatori e chiavi dinamometriche nelle reali condizioni di lavoro. La simulazione può essere eseguita da giunto duro a giunto morbido, testando avvitatori e chiavi dinamometriche nella loro strategia utilizzata nella reale serraggio in produzione.

Avvitatori a impulsi

Anche se gli avvitatori a impulsi non possono essere testati su freni idraulici, è sempre possibile testarli utilizzando un trasduttore statico esterno collegato al banco FTS.

Test speciali

Test speciali, come il test comparato, può essere eseguito sul banco FTS. I risultati dell’avvitatore possono essere acquisiti (automaticamente o inseriti manualmente) dall’FTS, fornendo un risultato comparato.

FTS Ibrido

Compatibile con tutti i tipi di avvitatori

In accordo a ISO 5393:2017, ISO 6789-1:2017, VDI/VDE 2645-2:2014

Flessibilità, alte prestazioni ed ergonomia

Test automatico e manuale

Test in autonomia con batterie a bordo banco

Funzioni

  • Test di chiavi dinamometriche (elettroniche/digitali, a scatto), avvitatori pneumatici e a batteria, a impulso (ad eccezione delle chiavi a impatto)
  • Accuratezza di misura della coppia: 0.5% della lettura
  • Accuratezza di misura dell’angolo: +/- 1° su 360°
  • Ramge di simulazione del giunto (freno idraulico): da 15° a 360°
  • Massima velocita di rotazione avvitatore: fino a 2 000 rpm
  • Database locale fino a 256 Gb di capacità
  • Stampa/export/curve di serraggio
  • Lettore barcode per selezionare lo strumento
  • Analisi statistiche
  • Autonomia fino a 8 ore
  • Ruota motorizzata (opzionale)
  • Riconoscimento automatico del freno
  • Test comparato
  • Controllo dello strumento di serraggio prima della sua messa in produzione e durante la sua vita con lo stesso banco
  • Tutti i test possono essere effettuati con l’utilizzo a batteria del banco

Sicurezza del banco

Il banco controlla automaticamente se la coppia impostata è compatibile con la posizione della barra di reazione.

I freni idraulici rilasciano automaticamente la coppia se questa è troppo alta.

FTS Ibrido

Controllo automatico della distanza

Una soluzione a 360°

  • Controllo e gestione di tutti gli strumenti di serraggio con un unico banco
  • Certificati ISO e VDI
  • Pianificazione dei test
  • Controllo statistico di processo
  • Stampa dei rapporti di prova
  • Controllo delle performance degli strumenti di serraggio
  • Panoramica globale degli strumenti di serraggio
  • FTS permette di collegare trasduttori esterni per test
FTS Ibrido

Report personalizzati

FTS Ibrido

Gestione della campagne di test (route)

Funzionalità AWT

FTS Ibrido

Trasduttore motorizzato

Test e certificazione di chiavi dinamometriche

  • Test automatico/certificazione ISO 6789-1:2017 & VDI/VDE 2645-2:2014
  • Analisi statistica automatica Cm/Cmk
  • Compatibile con chiavi a scatto, a slittamento o a lettura diretta
  • Comparazione automatica con la lettura della chiave tramire open protocol o protocollo SCS
  • Produttività
    – Aumento della produttività con il test automatico
    – Gestione delle carte X,R e validazione delle chiavi sulla linea di produzione
FTS Ibrido

Confronto risultati automatico

FTS Ibrido

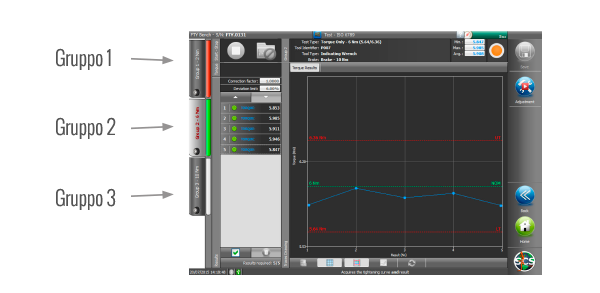

Esempio di test ISO 6789: 2017

Funzionalità FTY

FTS Ibrido

Test e certificazione di avvitatori

  • Simulazione dinamica del giunto per riprodurre le condizioni reali di serraggio
  • Test veloce che permette di eseguire 50 serraggi in meno di 2 minuti (banco più veloce sul mercato)
  • Riproduzione del comportamento reale per testare le condizioni reali e validare il programma multi-step (in accordo alla VDI/VDE 2645-2:2014)
  • Compatibile con tutti i tipi di avvitatori:
    – Mandrini con trasduttore esterno
    – Avvitatori a impulso con la soluzione Freedom TH
FTS Ibrido

Cm/Cmk in accordo a ISO 5393
