FTS Hybrid – Pour visseuses et contrôle automatique des clés dynamométriques

0.3 à 500 N·m et jusqu’à 2 000 N·m avec capteur externe

Le banc FTS est un banc hybride (capteurs hydrauliques et motorisés) offrant une solution complète pour le test d’outils sur la ligne de production. Il offre toutes les fonctions d’un banc FTY (banc de test d’outils électriques et de clés) et d’un banc AWT (banc de test automatique des clés).

Test de clés

Le capteur motorisé permet un test de clé automatique, dans lequel l’effort de l’opérateur n’est pas nécessaire après le démarrage du test. Ce test permet d’évaluer le cycle de vie de la clé, la stabilité du point d’encliquetage d’une clé à cliquet, ou la mesure du Cm-Cmk de la clé. Le test automatique est réalisé conformément à la norme ISO 6789 – 2017.

La même clé, après le test automatique sur le capteur motorisé, peut de toute façon être testée manuellement (sur les freins hydrauliques FTS) pour vérifier son comportement en condition réelle de travail, selon les normes VDI/VDE.

Il n’existe aucun autre banc sur le marché qui offre ce test combiné.

Test des outils électriques

Les freins hydrauliques du banc FTS, comme dans le banc FTY, sont capables de simuler la rigidité de l’assemblage dans toutes ses caractéristiques, pour tester les outils électriques et les clés dynamométriques dans les conditions réelles de travail. La simulation de la rigidité peut être effectuée depuis un assemblage rigide jusqu’à un assemblage élastique, en testant les outils électriques et les clés dynamométriques dans leur stratégie utilisée sur la ligne de production.

Outils à impulsion

Même si les outils à impulsion ne peuvent pas être testés sur des freins hydrauliques, il est toujours possible de les tester à l’aide d’un capteur statique externe connecté au banc FTS.

Tests spéciaux

Les tests spéciaux, comme les tests comparés, peuvent être effectués sur le banc FTS. Les résultats de l’outil peuvent être acquis (automatiquement ou insérés manuellement) par le banc FTS, fournissant ainsi des résultats comparés à ceux mesurés par le banc FTS.

FTS Hybrid

Compatible avec tous les types d’outil de vissage

Conforme aux normes ISO 5393:2017, ISO 6789-1:2017, VDI/VDE 2645-2:2014

Banc haute performance, flexible et ergonomique

Test automatique et manuel des outils

Banc de contrôle mobile avec batteries intégrées

Spécifications

  • Contrôle des clés (éléctronique/digitale, cassante), visseuses pneumatiques, électriques et à batterie, visseuse à impulsions (sauf les clés à chocs)
  • Précision couple: 0.5% de la valeur lue
  • Précision Angle: +/-1° per 360°
  • Plage de simulation de rigidité des freins: 15° to 360°
  • Vitesse maxi acceptable par les freins: jusqu’à 200tr/min
  • Base de données locale avec plus de 256Gb de capacité
  • Impression/Export des courbes
  • Lecteur de code barre pour choisir l’outil de serrage (en option)
  • Analyse statistique
  • Autonomie jusqu’à 8 heures
  • Roue motorisée (en option)
  • Facile à entretenir
  • Test de capabilité comparatif
  • Contrôle vos outils de serrage avant la mise en production, et pendant la production avec le même banc
  • Le banc FTS peut réaliser tout type de contrôle d’outils sur batterie

Une solution de sécurité

Le banc détecte automatiquement si le couple à contrôler est compatible avec la clé grâce à la position de la barre de réaction.

Nos freins libèrent automatiquement le couple appliqué s’il est hors capacité.

FTS Hybrid

Minimum length check by FTS

Une solution qualité à 360°

  • Contrôle et gestion de tous vos outils de serrage avec un seul banc
  • Rapport de tests selon les normes ISO et VDI
  • Alerte sur la réalisation des contrôles d’outils
  • Management des routes de contrôle
  • Impression de vos rapports de test
  • Contrôle et management de la performance de vos outils de serrage
  • Supervision globale de vos outils de serrage
  • Le banc FTS permet de connecter un capteur externe pour contrôler les machines multi-broches et les visseuses à impulsions
FTS Hybrid

Rapport personnalisé

FTS Hybrid

Management des routes

Fonctionnalités AWT

FTS Hybrid

Capteur motorisé

Certification et contrôle des clés dynamométriques

  • Rapport de test selon ISO 6789-1:2017 & VDI/VDE 2645-2:2014
  • Analyse statique automatique des résultats Cm/Cmk
  • Compatible avec les clés électroniques, cassantes et débrayables
  • Comparaison automatique des valeurs entre le banc et l’outil contrôlé
  • Productivité
    – Améliorer votre production avec notre banc de contrôle automatique
    – Manager vos rapports X/R et valider vos clés en production
FTS Hybrid

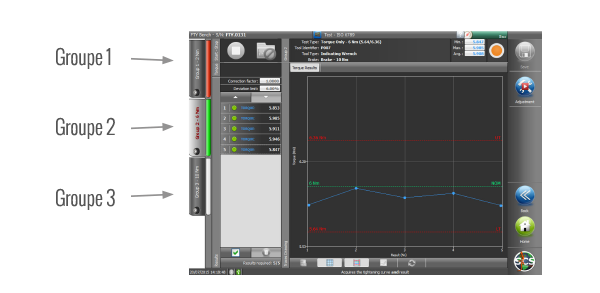

Comparaison automatique des résultats

FTS Hybrid

Exemple de test selon ISO 6789:2017 test

Fonctionnalités FTY

FTS Hybrid

Certification et contrôle des visseuses

  • Simulation dynamique de l’assemblage pour reproduire vos assemblages de production
  • La gestion innovante des freins permet de réaliser jusqu’à 50 vissages en moins de 2 minutes (Solution la plus rapide sur le marché)
  • Reproduction du comportement de votre assemblage pour tester vos visseuses en conditions réelles en validant les solutions multi-étapes sans perturber la production (selon VDI/VDE 2645-2:2014)
  • Compatible avec tous types de visseuse
    – Broche avec capteur externe dynamique
    – Visseuse à impulsions avec notre solution Freedom TH
FTS Hybrid

Cm / Cmk selon ISO 5393
