FTS Híbrido – Herramientas eléctricas y automáticas certificación de llave

0,3 a 500 N·m hasta 2 000 N·m con transductor externo

El FTS es un banco híbrido (transductores hidráulicos y motorizados) que ofrece una solución completa en pruebas de herramientas en la línea de producción. Ofrece todos los funciones de un banco FTY (herramientas eléctricas y probador de llaves) y un banco AWT (probador automático de llaves).

Prueba de llave

El transductor motorizado ofrece una prueba automática de las llaves, en la cual el esfuerzo del operador no es necesario después de comenzar la prueba. Esta prueba puede evaluar el ciclo de vida de la llave, la estabilidad del punto de clic de una llave o la medición de la llave Cm-Cmk. La prueba automática se realiza de acuerdo con la norma ISO 6789 -2017.
La misma llave, después de la prueba automática en el transductor motorizado, se puede probar de todos modos manualmente (en frenos hidráulicos FTS) para verificar en en condiciones reales de trabajo, de acuerdo con las normas VDI/VDE.
No hay otro banco en el mercado con esta prueba combinada.

Prueba de atornilladores

Los frenos hidráulicos de FTS, como en el FTY, pueden simular el atornillador en todas sus características, para probar herramientas y llaves dinamométricas en condiciones reales de trabajo. La simulación se puede realizar desde una junta dura a una junta blanda, probando las herramientas y las llaves dinamométricas en su estrategia utilizada en la línea de producción.

Herramientas de impulsos

Incluso si las herramientas de pulso no se pueden probar en frenos hidráulicos, siempre es posible probarlas usando un transductor estático externo conectado al banco FTS.

Prueba especial

La prueba especial, como la prueba comparada, se puede realizar en el banco FTS. Los resultados de la herramienta pueden ser adquiridos (automáticamente o insertados manualmente) por el FTS, proporcionando resultados comparados.

FTS Híbrido

Compatible con todo tipo de herramientas de montaje

Cumple normas ISO 5393:2017, ISO 6789-1:2017, VDI/VDE 2645-2:2014

Flexible, Alto rendimiento y Ergonómico

Prueba de herramientas automáticas y manuales

Prueba independiente con batería

Características

  • Prueba de llaves (electrónicas/digitales, clic), neumáticas, herramientas eléctricas y de batería, herramientas de pulso (excepto herramientas de impacto)
  • Precisión de par: 0.5% del valor de lectura
  • Precisión del ángulo: +/- 1° por 360°
  • Rango de simulación conjunta para freno: 15° a 360°
  • Velocidad máxima aceptable para el freno: 2.000 rpm
  • Base de datos local con más de 256 Gb de capacidad
  • Imprimir/Exportar/Curvas
  • Lector de código de barras para seleccionar herramientas de ensamblaje
  • Análisis estadístico
  • Autonomía de hasta 8 horas
  • Rueda motorizada (opcional)
  • Facil de mantener
  • Capacidad de prueba comparativa
  • Verifique sus herramientas de ensamblaje antes de la integración y durante producción con el mismo banco
  • El banco FTS puede realizar todo tipo de control utilizando la batería interna

Solución de seguridad

El banco detecta automáticamente si la configuración de par para verificar la llave es compatible con la longitud de la barra de reacción.

Nuestros frenos se liberan automáticamente si el par aplicado es demasiado alto.

FTS Híbrido

Comprobación de longitud mínima por FTS

Una solución de Calidad de 360 grados

  • Audite y administre todas sus herramientas de ensamblaje con un SOLO banco
  • Informe de prueba referente a las Normas ISO y VDI
  • Alarma de comprobación de herramientas
  • Comprobación de ruta
  • Imprima su informe de prueba
  • Controle y supervise el rendimiento de sus herramientas de ensamblaje
  • Resumen global de sus herramientas de ensamblaje
  • El banco FTS le permite conectar un transductor externo para verificar máquinas multihusillo o herramientas de pulso
FTS Híbrido

Informes personalizados

FTS Híbrido

Gestión de rutas

Funcionalidades AWT

FTS Híbrido

Transductor Motorizado

Control y certificación de llave

  • Prueba de llave automática/Certificación ISO 6789-1:2017 & VDI/VDE 2645-2:2014
  • Análisis automático Cm/Cmk estadístico
  • Compatible con herramientas electrónicas de llave deslizante y de clic
  • Comparación automática de valores entre el dispositivo de prueba y el banco
  • Productividad
    – Mejore su productividad con nuestro banco automático de pruebas
    – Administre el gráfico X/R y valide las llaves en la línea de producción
FTS Híbrido

Valor comparado automático

FTS Híbrido

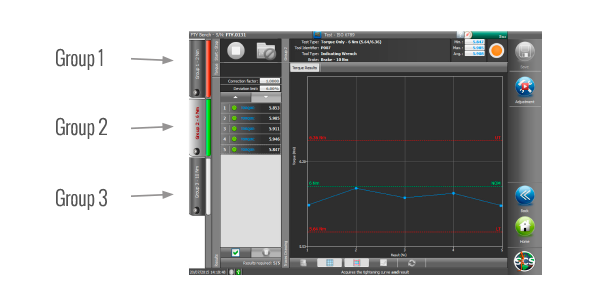

Ejemplo de prueba ISO 6789: 2017

Funcionalidades FTY

FTS Híbrido

Control y certificación de atornilladores

  • Simulación dinámica de juntas para reproducir juntas de ensamblaje
  • El asombroso simulador de juntas te permite realizar 50 aprietes en menos de 2 minutos (freno más rápido en el mercado)
  • Reproduzca un comportamiento común real para probar herramientas eléctricas en condiciones y validar el programa de varias etapas (Según VDI/VDE 2645-2: 2014)
  • Compatible con todo tipo de herramientas
    – Husillo con transductor rotativo externo
    – Herramientas de impulso con nuestra solución Freedom TH
FTS Híbrido

Cm/Cmk según ISO5393
