CL/CLS – Llave de clic Inalámbrica

Gestión prueba de fallos y adquisición de datos de 2 a 350 N·m

CLS es una llave dinamométrica que combina el clic mecánico con el control electrónico. Es adecuado para reemplazar las llaves de clic que ya se utilizan en la línea de producción, con un esfuerzo mínimo en términos de capacitación del operario, pero dando una retroalimentación (LED e informe enviado al dispositivo/software de control) e interactuando con el sistema de producción del cliente.

Esta solución es un primer paso en el montaje. La llave dinamométrica se puede conectar a la guía de producción visual SCS Concept (VPG +) y funciona como cualquiera de las herramientas utilizadas en la estación de producción. El VPG+ lo programa y envía los comentarios en tiempo real.

La llave CLS también se puede integrar en el sistema de producción del cliente utilizando uno de los controladores: FIM EVO o Freddom Control Box (FCB). Ambos software están diseñados para interactuar con el sistema del cliente, con E / S o un conjunto muy amplio de protocolos diferentes.

Dependiendo del modelo, la llave CLS puede ofrecer lo siguiente:

– Verifica si el clic se produjo o no
– Verifica si el clic se produjo dentro de un cierto ángulo (esta función se utiliza para detectar si el operador está intentando apretar un tornillo ya apretado)
– Verifica si el punto de clic está dentro de una ventana de par o par/ángulo
– Verifica si el punto máximo está dentro de un par o ventana de par / ángulo

La llave se comunica de forma inalámbrica. Además, la batería interna se carga mediante tecnología inalámbrica, de modo que la llave se carga cada vez que se coloca en su soporte.

CL-CLS Llave de clic inalámbrica

Pequeña, ligera, ergonómica y robusta

Productividad de una llave de clic con trazabilidad de datos

Precisa y repetible

Cumple con la industria 4.0 con valor de Par y Ángulo

Características

  • Autonomía: 9 horas a 18 horas (5 horas para cargar)
  • Precisión de clic: 4% para cumplir con ISO6789
  • Precisión de par: +/- 1% del valor leído
  • Precisión de ángulo: +/- 1% del valor leído
  • Rango de par: 10 a 100%
  • Detección de aflojamiento
  • El primer pico y el par máximo aplicado se envían al controlador
  • Comunicación RF bidireccional entre la llave y nuestro controlador

Haga clic muy preciso – 3° Haga clic

Anillo led 360°
Multi-color led para informar resultado del apriete

RF 868MHz o 915 MHz para
conectar a nuestro controlador

Ajuste mecánico del Par

CL-CLS Llave de clic inalámbrica

Ajuste final estándar

Detección de rehices
detección de desintegración

Transductor Par y Ángulo
(solo CLS)

Mango Ergonómico Agarre suave

CL-CLS Llave de clic inalámbrica

SCS FCB

SCS FCB puede gestionar hasta 4 llaves CL/CLS y está diseñado para la gestión de prueba de errores, sin almacenamiento de datos, pero todos los informes están disponibles en las 8 entradas/8 salidas de 24 V.

CL-CLS Llave de clic inalámbrica

FIM-EVO

FIM-EVO puede gestionar hasta 12 herramientas SCS Concept (CL/CLS, Freedom3, Freedom4, CDM, etc.) y está diseñado para gestionar la detección de errores, la recopilación de datos y el protocolo de comunicación. Un controlador puede gestionar 2 estaciones al mismo tiempo. Consulte el folleto para obtener más información.

CL-CLS Llave de clic inalámbrica

VPG+

VPG+ puede gestionar herramientas SCS Concept (CL/CLS, Freedom3, Freedom4, CDM, etc.) y está diseñado para gestionar la detección de errores, la recopilación de datos y protocolo de comunicación.
Consulte el folleto para obtener más información.

Llave de clic CL

Llave de clic CL está diseñado para la gestión de prueba de errores, sin ninguna trazabilidad de datos con controlador SCS-FCB.

Llave de clic CLS dinamométrica y angular

La llave de clic CLS de torque y ángulo está diseñada para prueba de errores y datos trazabilidad con FIM-EVO.

Haga clic en Torque o Aplicar un par máximo

CL-CLS Llave de clic inalámbrica

Productividad

Trazabilidad de datos

Gestión de prueba de errores

Detección de aflojamiento

Disminuir el mantenimiento

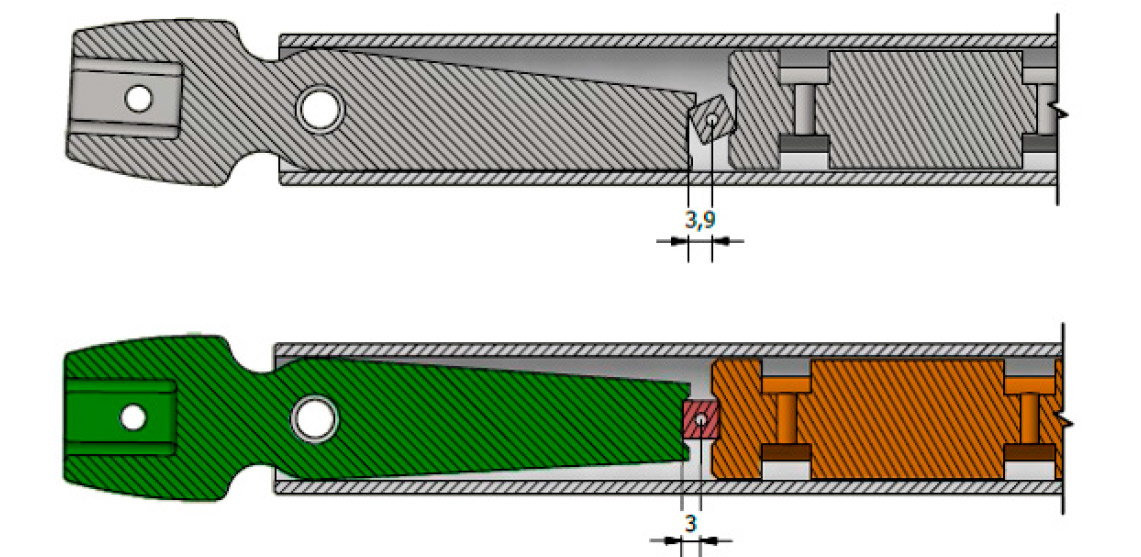

El mecanismo de clic SCS Concept reduce la fricción y el desgaste mecánico y permite un tiempo de trabajo mucho más prolongado sin necesidad de ajustes mecánicos. También permite intervalos de mantenimiento más prolongados, en comparación con los competidores.

Diseño SCS

CL-CLS Llave de clic inalámbrica

Diseño de la competencia

CL-CLS Llave de clic inalámbrica
