Mit dem Merkblatt möchte SCS das Bewusstsein für ganzheitliche Sicherheits- und Ergonomiebewertungen stärken und gleichzeitig praktische Hilfestellung für den industriellen Alltag geben. Anwender erhalten einen schnellen Überblick über zentrale Themen wie zulässige Drehmomente, Vibrations- und Lärmbewertung, Auswahl geeigneter Steckschlüssel, Hochvolt- und Explosionsschutz sowie ergonomische Arbeitsplatzgestaltung.
1
Max. Drehmomente
≈ 2 N·m
≈ 7 N·m
≈ 45 N·m
Basierend auf ISO 11148-6, reduziert gemäß EN 1005 → darüber zweiter Handgriff oder Gegenhalter, etc.
2
Keine Hand vorne
Keine Hände an rotierenden Teilen!
Abstellmaßnahmen:
- Zweihandstart
- feste Schutzhülsen (rotierende Hülsen an Steckschlüssel)
3
Max. Temperatur
Oberflächentemperatur an der Werkzeugoberfläche ≤ 43 °C
→ ASTM C1055-03
→ ISO 11148-6 → ISO 13732-1
→ BAUA TRBS 2111 → ISO 13732-1
→ etc.
Harmonisierte IEC 62841-2-2 nicht anwendbar (Tamb +50 °K)
→ CE Blue Guide
→ ISO 13732-1
4
Ex-Schutz
- Ex-Zone prüfen
- Werkzeugkennzeichnung abgleichen
- Gerätegruppe und Kategorie beachten
- Gas- oder Staubgruppe prüfen
- Temperaturklasse / maximale Oberflächentemperatur beachten
- Zündschutzart berücksichtigen
- Etc.
5

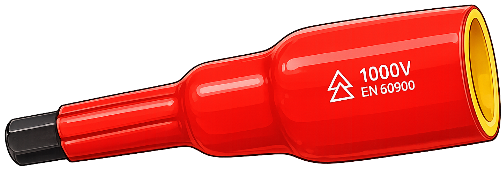

Strom- / HV-Schutz
- „EN 60900“ – „1000V“ sind nicht geschützte Zeichen
- EN 60900 beinhaltet keine spezifischen Prüfvorgaben für Steckschlüssel (z. B. Durchschlagsicherheit)
- Anwender in Verantwortung
6
Steckschlüssel
Richtigen Typ auswählen:
ISO 2725-1 → handbetätigtISO 2725-2 → motorisch, „impact“
ISO 2725-3 → motorisch, kontinuierlich
ISO/TS 21108 → geführt für Schlag- & Impulsschrauber7
Gesamt-CE
Werkzeug mit CE & Drehmomentstütze mit CE heißt nicht, dass eine Gesamt-CE vorliegt. Dasselbe gilt für Teleskoparme, etc. in Kombination mit dem Werkzeug.
+
=
?8
Vibrationsschutz
Grenzwert:
A(8) < 5 m/s²
Startwert:
A(8) < 2,5 m/s²
Werkzeughersteller können nur Laborwerte ermitteln (z. B. ohne Steckschlüssel usw.).
Verantwortung für die Sicherheit liegt beim Anwender.
9
Werkzeuggewicht
Werkzeuggewicht > 2,5 kg
→ am Balancer aufhängen / gewichtsfrei machen, oder zweiter Griff, etc.
Bei Präzisionsarbeiten (kleine Schraubsysteme / Drehmomente)
→ < 400 g
2,5 kg10
Lärmschutz
Lärm am Arbeitsplatz ist als Tages-Lärmexpositionspegel LEX,8h unter Berücksichtigung von Schalldruckpegel, Einwirkdauer und Impulslärm zu bewerten.
Bewertung des realen Arbeitsplatz-Schallpegels unter Last am Bauteil erforderlich; Herstellerangaben im Leerlauf sind nicht ausreichend.
11

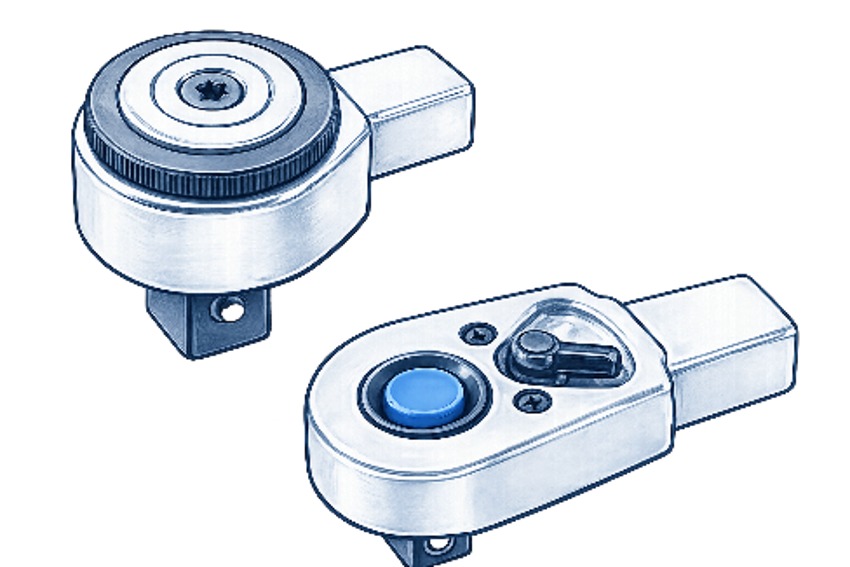

Einsteckknarren
12
Gesamtergonomie
Arbeitsplätze professionell und speziell im Hinblick auf Arbeitssicherheit und Ergonomie für Schraubtechnikprozesse prüfen lassen. „Gewichtsfrei“ / „Reaktionsfrei“ ist nicht zwingend ergonomisch besser!
