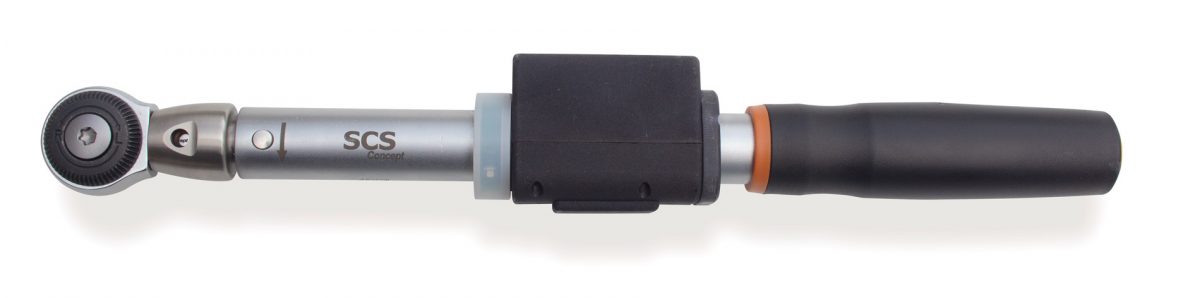

CL/CLS – 无线咔嚓扳手

防错管理和数据采集,扭矩范围2-350N·m

CLS 是一款集机械咔嚓和电子控制于一体的扭矩扳手。可取代已经在生产线上使用的普通咔嚓扳手,只需对操作人员简单的培训;扳手会针对操作给出反馈(Led指示灯,报告直接发至控制器/软件),并与客户生产系统进行交互。

该解决方案是防错装配的第一步。扭矩扳手可以与SCS Concept公司的可视化指导软件(VPG+)相连,可以作为工具在生产站点使用。由软件编程,并实时反馈结果。

CLS扳手也可以使用控制器集成在客户生产系统中:FIM EVO或Freedom Control Box (FCB)。这两款软件可通过I/O或其他通用协议与客户系统通讯。

根据型号不同,CLS扳手可以提供以下功能:

-检查是否折弯
-检查折弯点是否在特定的角度内(这个功能是用来检测操作者是否是在一个已拧紧的螺栓上再次工作)
-检查折弯点是否在扭矩或扭矩/角度窗口范围内
-检查峰值是否在扭矩或扭矩/角度窗口范围内

扳手可无线连接,内部锂电池也是无线充电技术,只需将扳手放在支架上就可以随时充电。

CL-CLS 无线咔嚓扳手

轻巧坚固,符合人体工程学

高效性,可追溯性

精确且可重复性

符合工业4.0,带扭矩&角度数值

特点

  • 续航量:9-18小时(5个小时充电时间)
  • 咔嚓精度:4%,符合ISO 6789
  • 扭矩精度:读数的±1%
  • 角度精度:读数的±1%
  • 未拧紧检测
  • 施加的第一峰值和最大扭矩发送至控
  • 制器
  • 控制器和扳手之间的RF双向通讯

高准确度咔嚓-3°咔嚓

360° 灯环
多色Led灯显示拧紧状态

通过RF 868 MHz 或915
MHz 连接控制器

机械扭矩调节

CL-CLS 无线咔嚓扳手

标准开口头

重复拧紧检测
未拧紧检测

扭矩&角度传感器
(仅CLS)

符合人体工程学把手
软握把

CL-CLS 无线咔嚓扳手

SCS FCB

SCS FCB能管理4个CL/CLS 扳手,用于防错,无数据储存,但所有扳手报告可在24V 8in/8out可获取。

CL-CLS 无线咔嚓扳手

FIM-EVO

FIM-EVO 能管理高达12把SCS工具(CL/CLS, Freedom3, Freedom4 ,CDM等),具有防错和数据收
集功能,并支持通讯协议。
控制器能同时管理2个工作站,更多信息请参阅控制 器资料。

CL-CLS 无线咔嚓扳手

VPG+

VPG+能管理SCS Concept工具(CL/CLS, Freedom3, Freedom4, CDM等),用于防错,数据收
集和通讯协议。更多信息请参阅软件部分。

CL 咔嚓扳手

CL咔嚓扳手设计用于防错管理,无数据追溯,和SCS-FCB控制器搭配使用。

CLS 扭矩&角度咔嚓扳手

CLS扭矩&角度咔嚓扳手设计用于防错,数据追溯,可FIM-EVO控制搭配使用。

咔嚓扭矩或施加的最大扭矩

CL-CLS 无线咔嚓扳手

高效生产率

数据可追溯性

防错管理

未拧紧检测

降低维护

SCS Concept公司的咔嚓机构降低了摩擦力和机械磨损,在不作机械调整的情况下工作时间更长,从而相比同类产品,维护周期间隔更长。

SCS 设计

CL-CLS 无线咔嚓扳手

竞争者设计

CL-CLS 无线咔嚓扳手
